北师大版九年级物理上学期11.5节《电压》微课视频|知识点|练习 2020-09-17 00:07:03

获取配套课件教案习题试卷请拉到文末

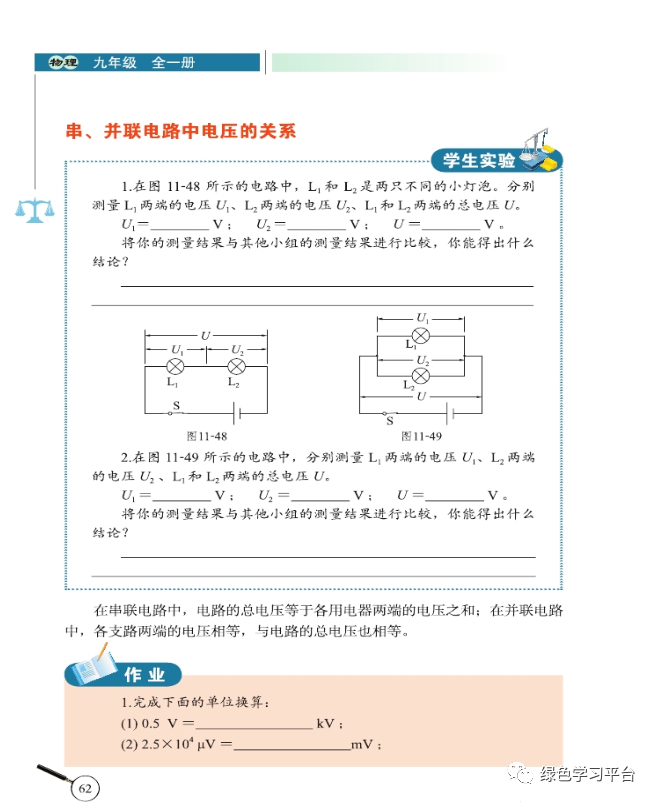

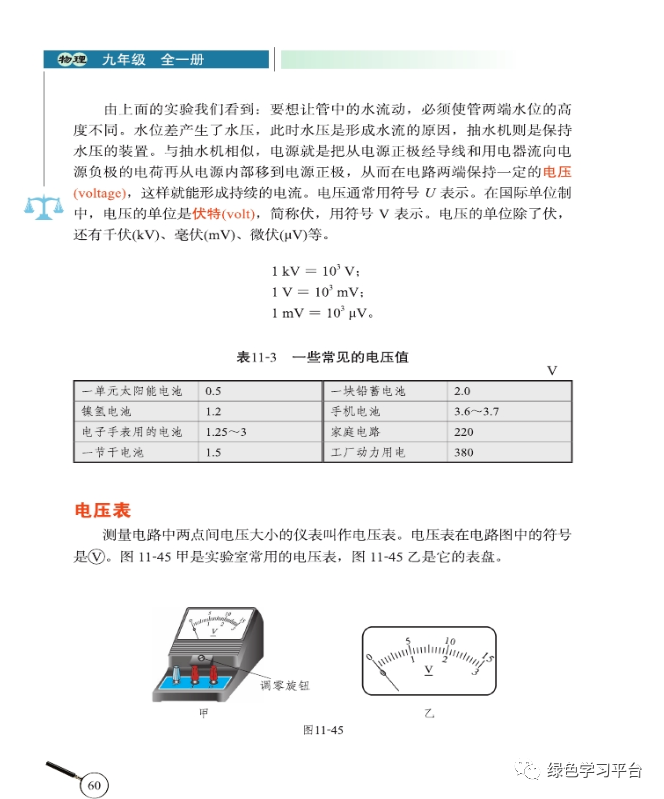

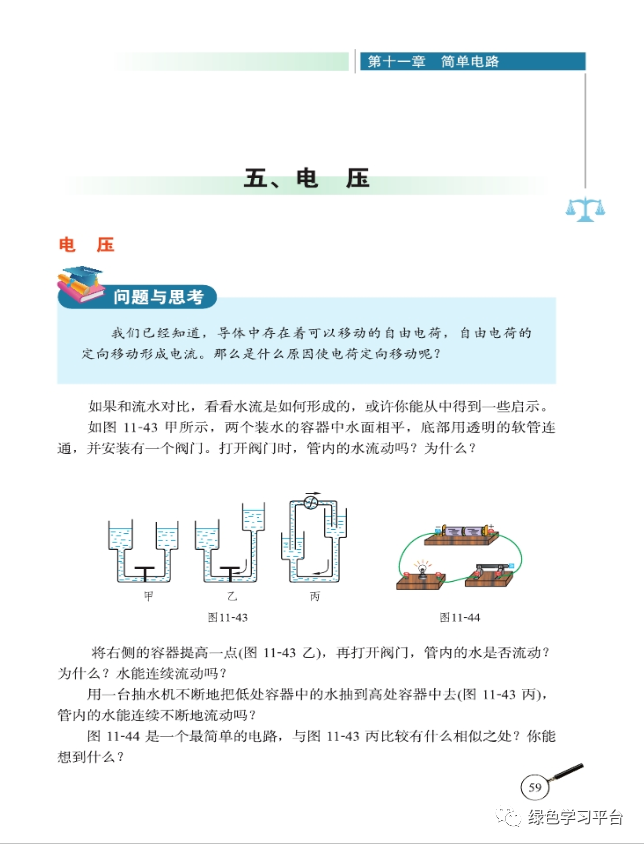

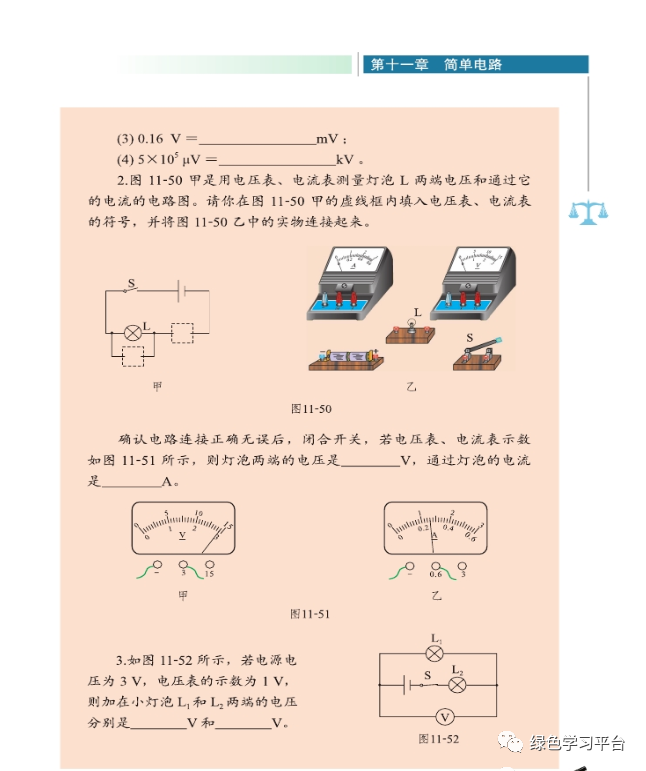

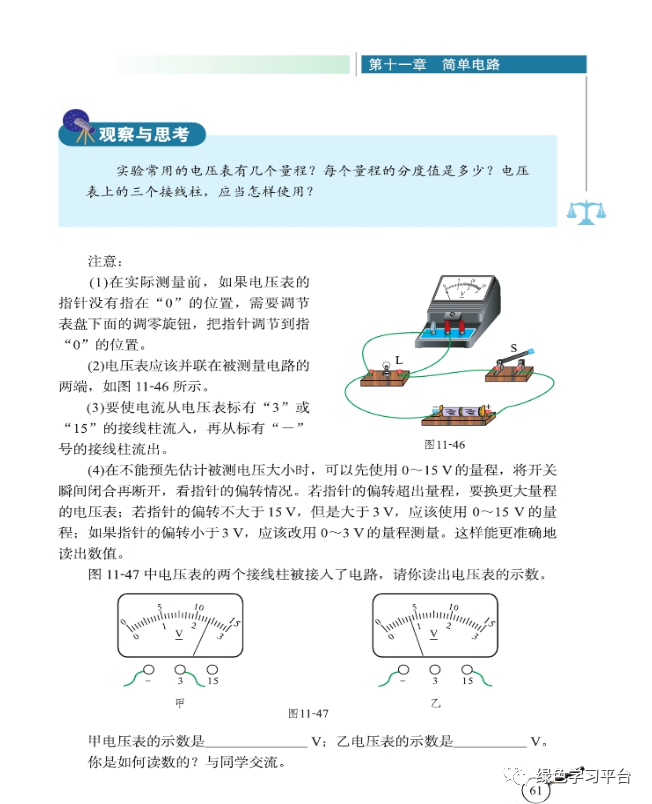

电子课本





点击图片,查看大图

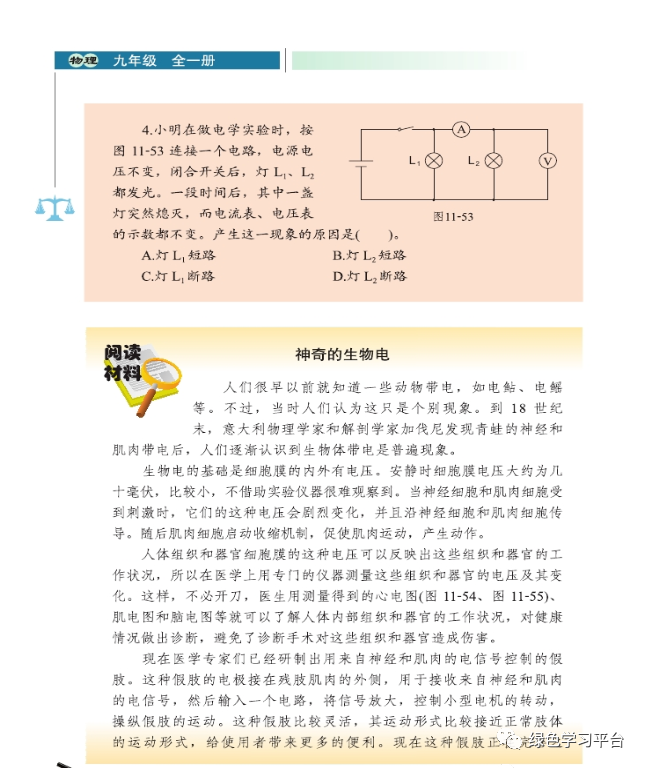

点击预习:北师大版九年级物理全一册电子教材


微课视频





微课视频1:

更的多精彩视频,同学们可以选择观看哦!

微课视频2:

名师课堂视频3:


图文讲解









同步练习





五、电压

一、填空题

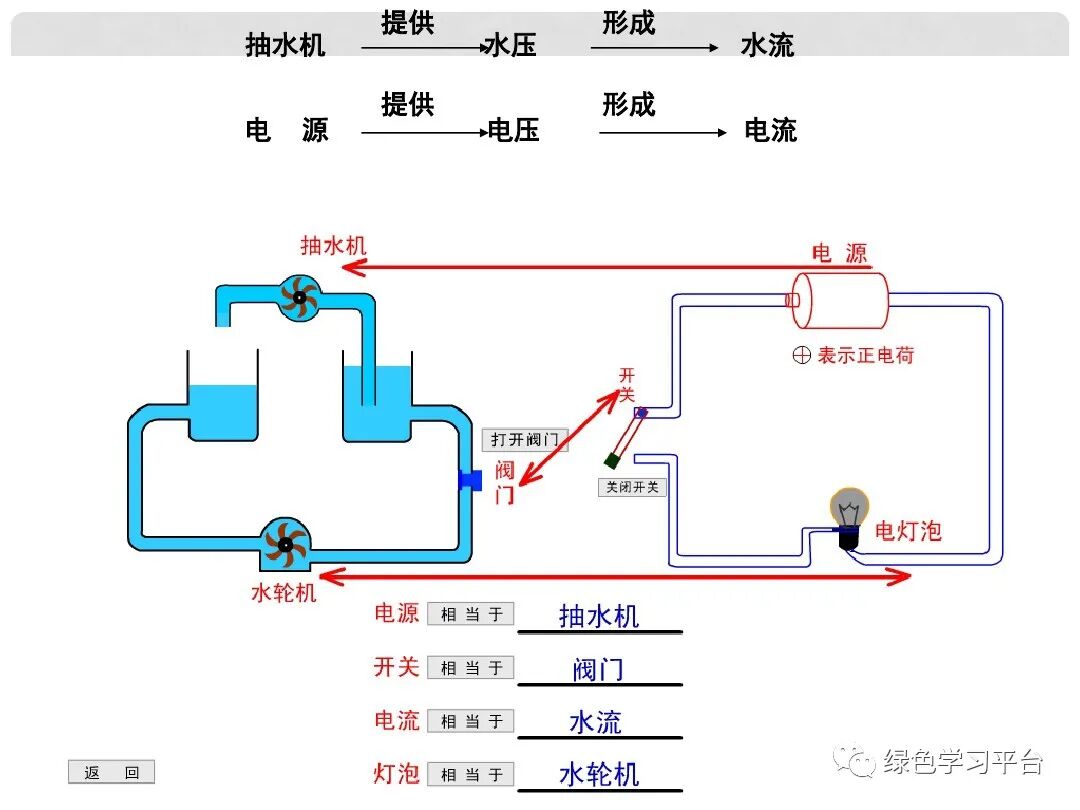

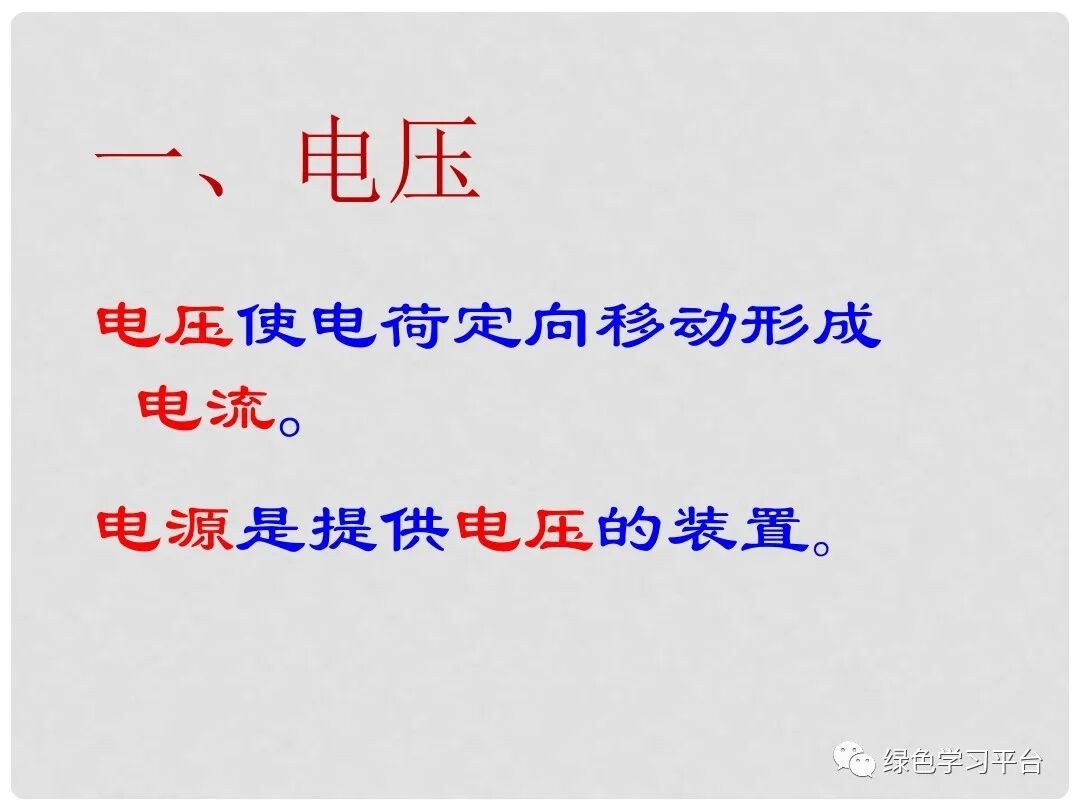

1.电压的作用是使______定向移动形成______的原因.

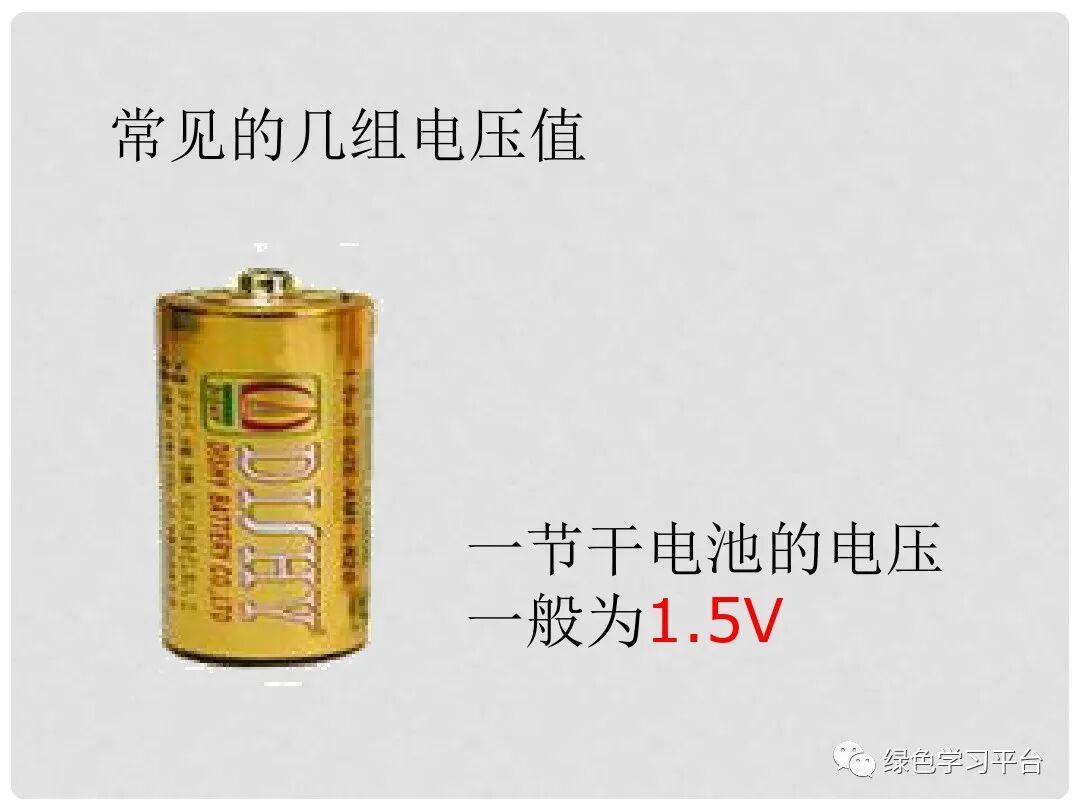

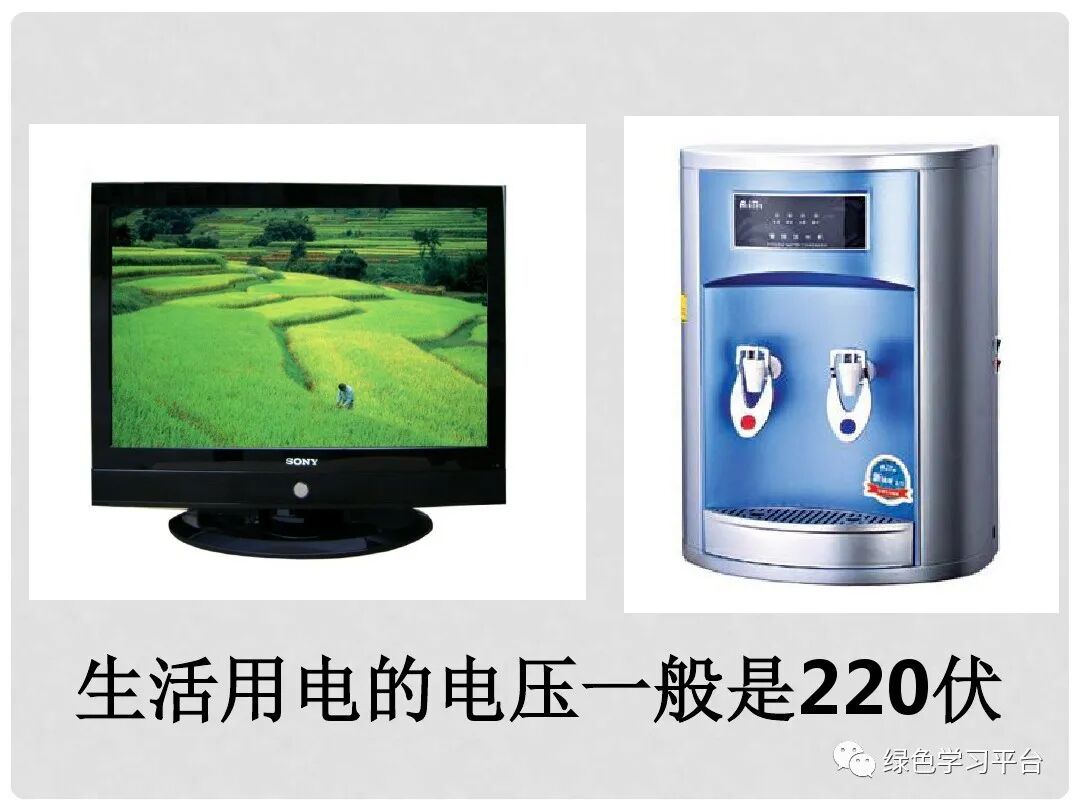

2.两节干电池串联起来的电压是______V;家庭电路的电压是______V;不高于______V的电压是安全的.

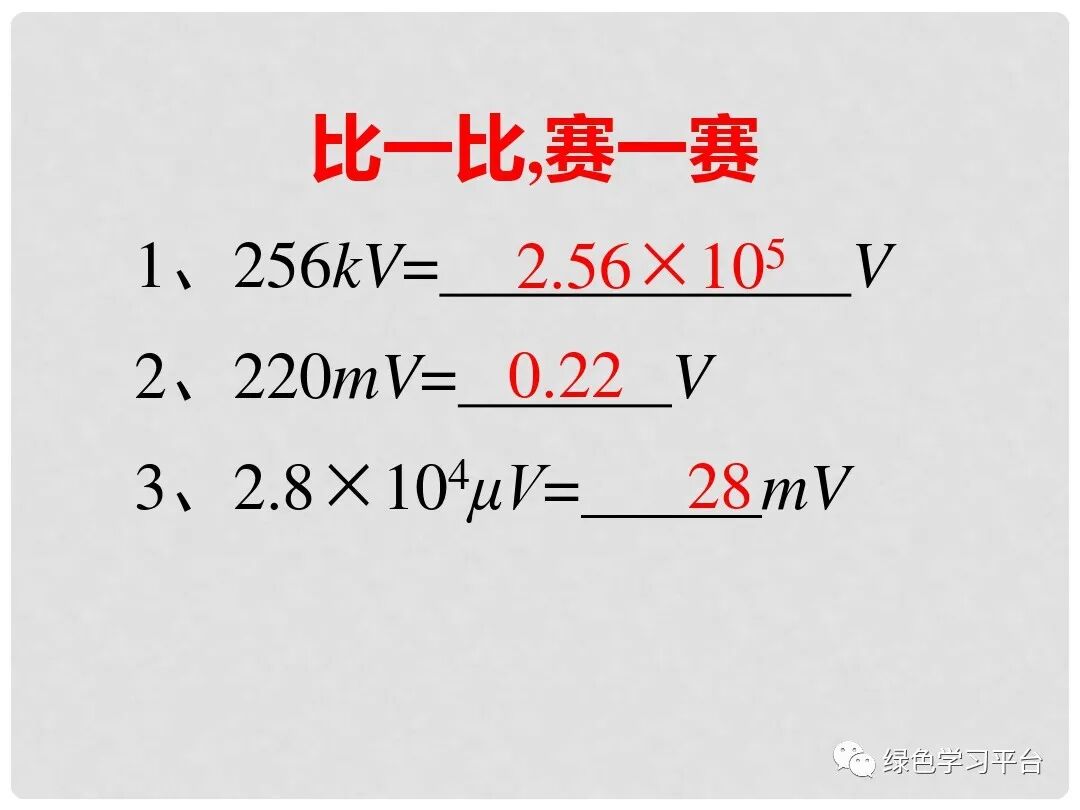

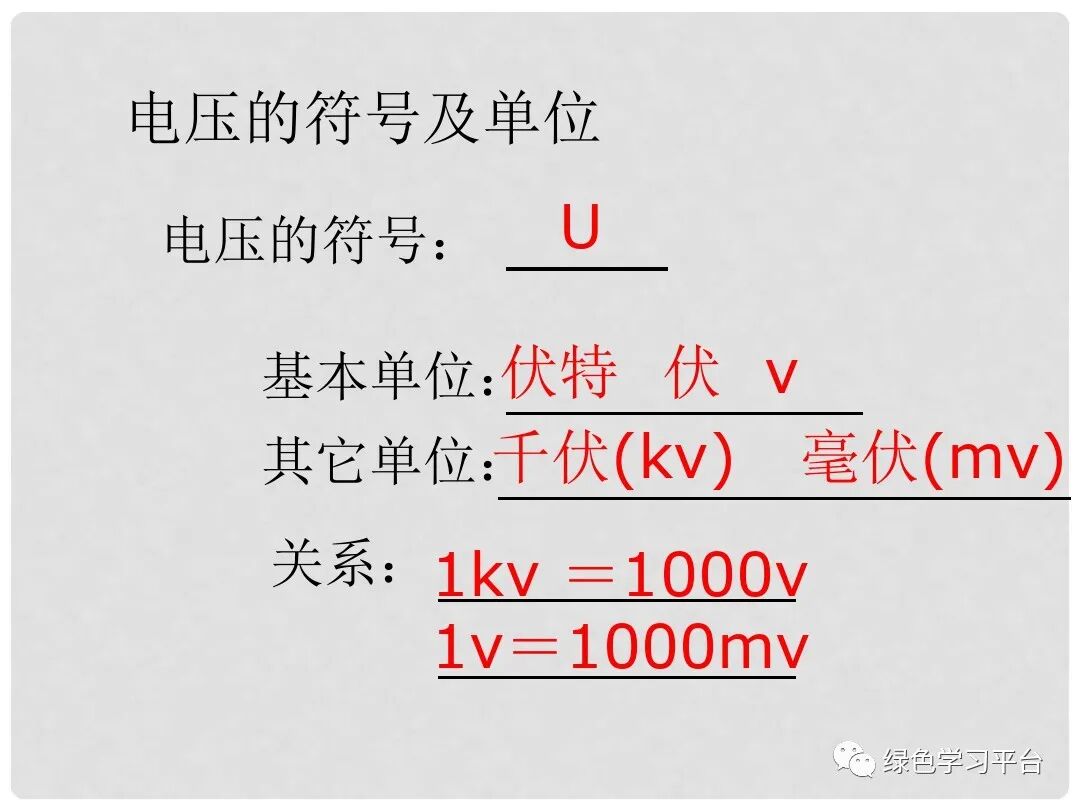

3.完成下列单位换算:

5000V=______kV=______mV

22kV=______V=______mV

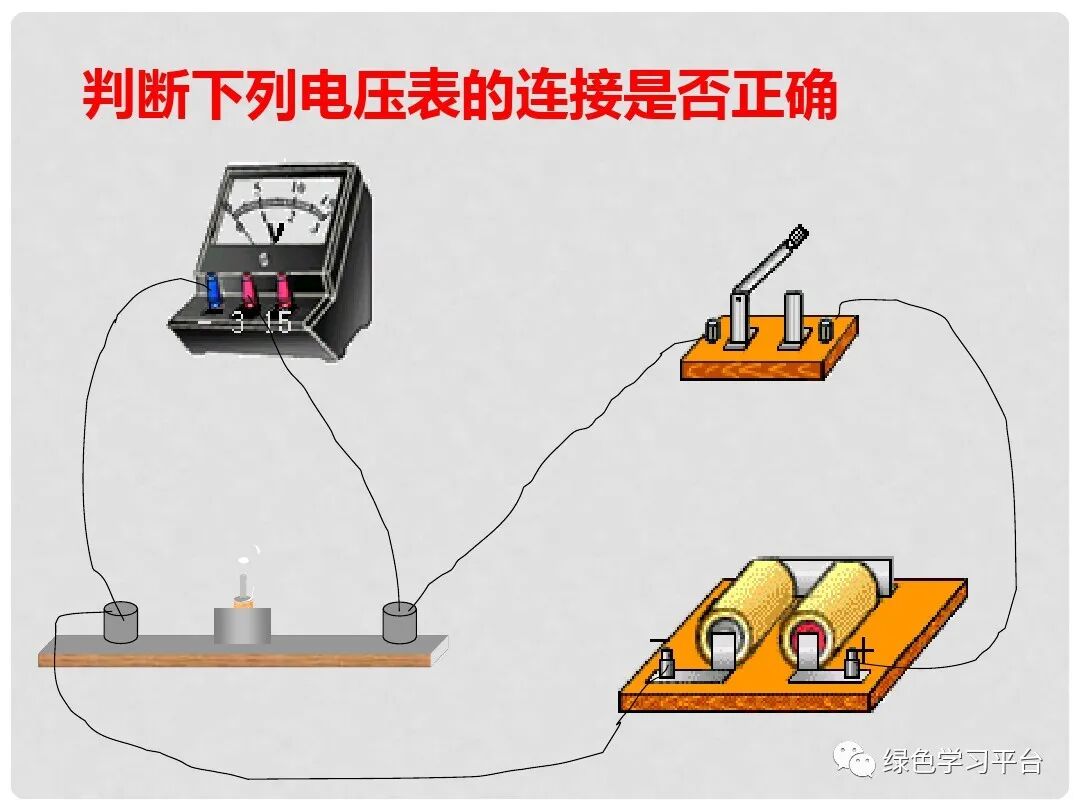

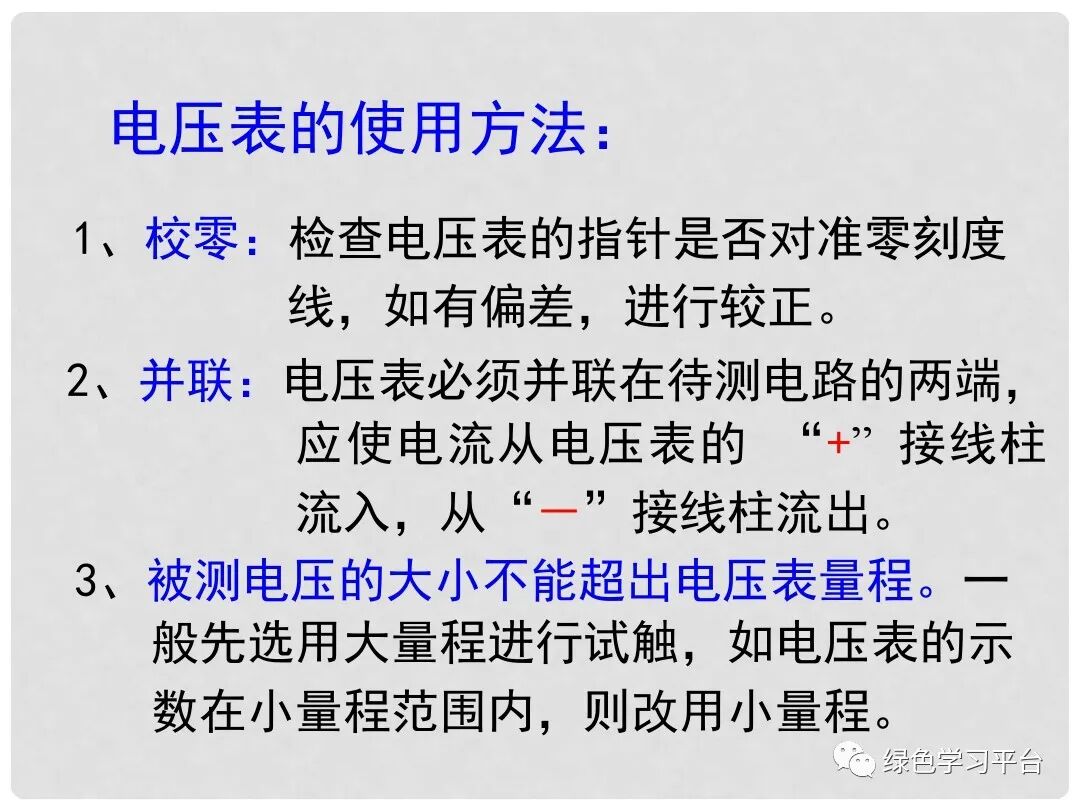

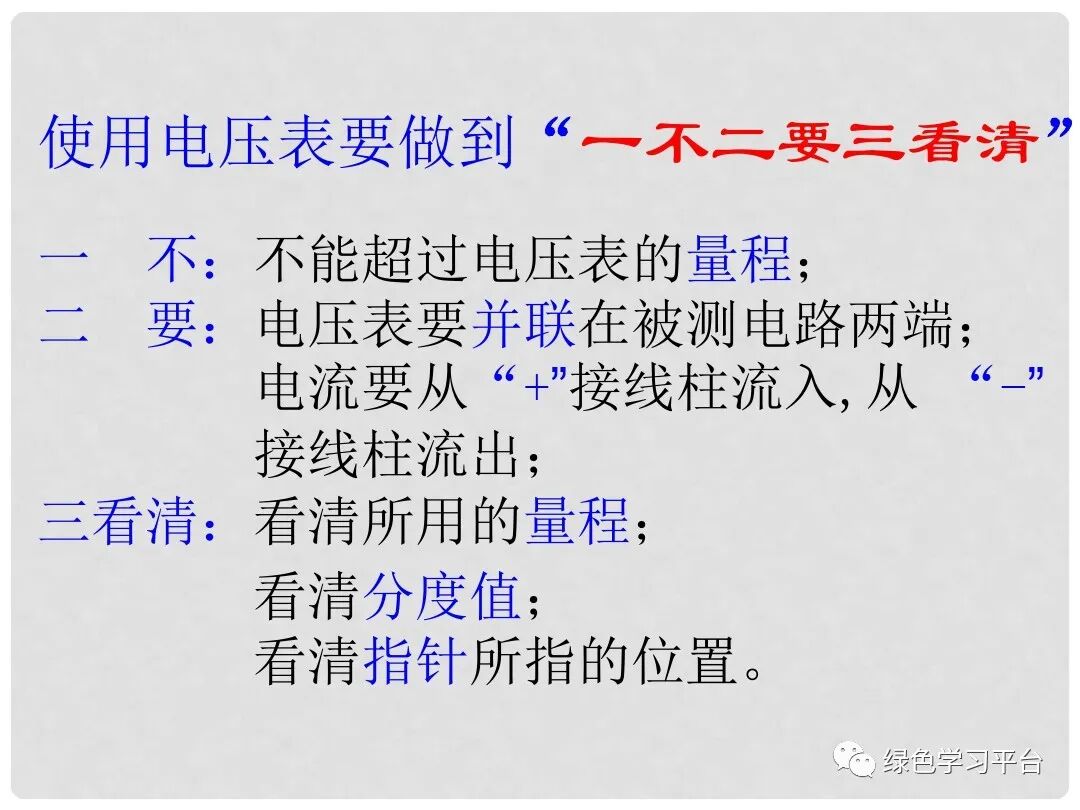

4.测量电压使用______,必须把它______接在要测量的那部分电路两端,使用时必须把电压表的“+”接线柱跟靠近电源______极端,还要注意所测的电压不得超过它的______

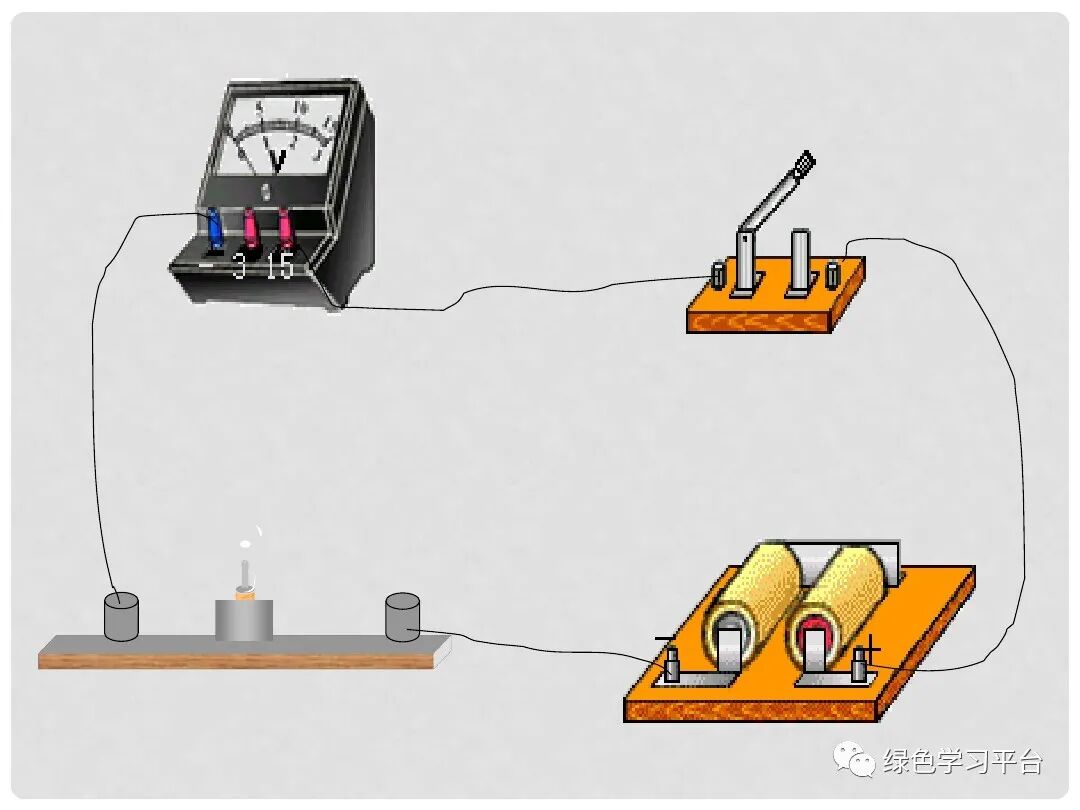

5.某同学为了测量小灯泡两端的电压,接上电压表合上开关,发现电压表有读数,但小灯泡不亮.经检查电源、开关、小灯泡均完好,导线也无故障,那么原因可能是______

6.在图1所示的电路中,电压表(V1)是测量_____两端的电压,电压表(V2)是测量______两端的电压.如果电压表(V1)的示数是U1,电压表(V2)的示数是U2,那么灯L3两端的电压是______,灯L1两端的电压是______,灯L2L3两端的总电压是______

二、选择题

7.图2所示的电路中,当闭合开关S后,电压表的示数表示[   ]

AL1两端的电压

BL2两端的电压

C.电源电压

DL2和电源电压

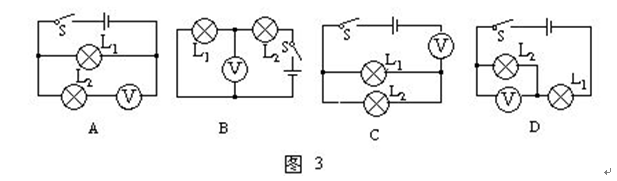

8.用电压表测灯L1两端的电压,如图3所示四个电路图中,正确的是[   ]

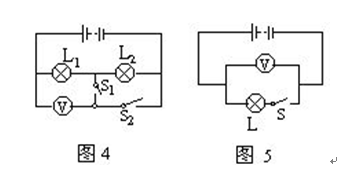

9.图4中电源电压保持不变,当S1S2都闭合时,电压表示数为4.5V;当S1闭合S2断开时,电压表示数为3V;那么S1S2都断开时,L1L2两端的电压分别为[   ]

A3V4.5V

B1.5V4.5V

C3V1.5V

D1.5V3V

10.如图5所示,电源电压保持不变,开关S从闭合到断开时,则电压表应该是[   ]

A.示数变为0

B.有示数,测量的是电源电压

C.有示数,测量的都是灯两端的电压

D.示数将变大,但无法测量

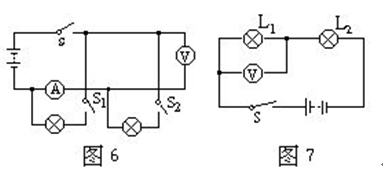

11.如图6所示,下列说法正确的是[   ]

A.电流表、电压表的连接都是错误的

BSS1S2都闭合时,电流表测L2中的电流强度

CSS1S2都闭合时,电流表测L1中的电流强度

DSS1S2都闭合时,电压表只能测量L2两端的电压

12.如图7所示,电源电压为6V,且保持不变,当闭合开关S后,电压表的示数为6V,这说明[   ]

AL1灯丝断了        BL2灯丝断了

C.开关S处断路      D.电源处断路

13.如图8所示,下列说法正确的是[   ]

A.电流表的连接是正确的   B.电压表的连接是正确的

C.两表的连接都是错误的   D.电流表将会被烧坏

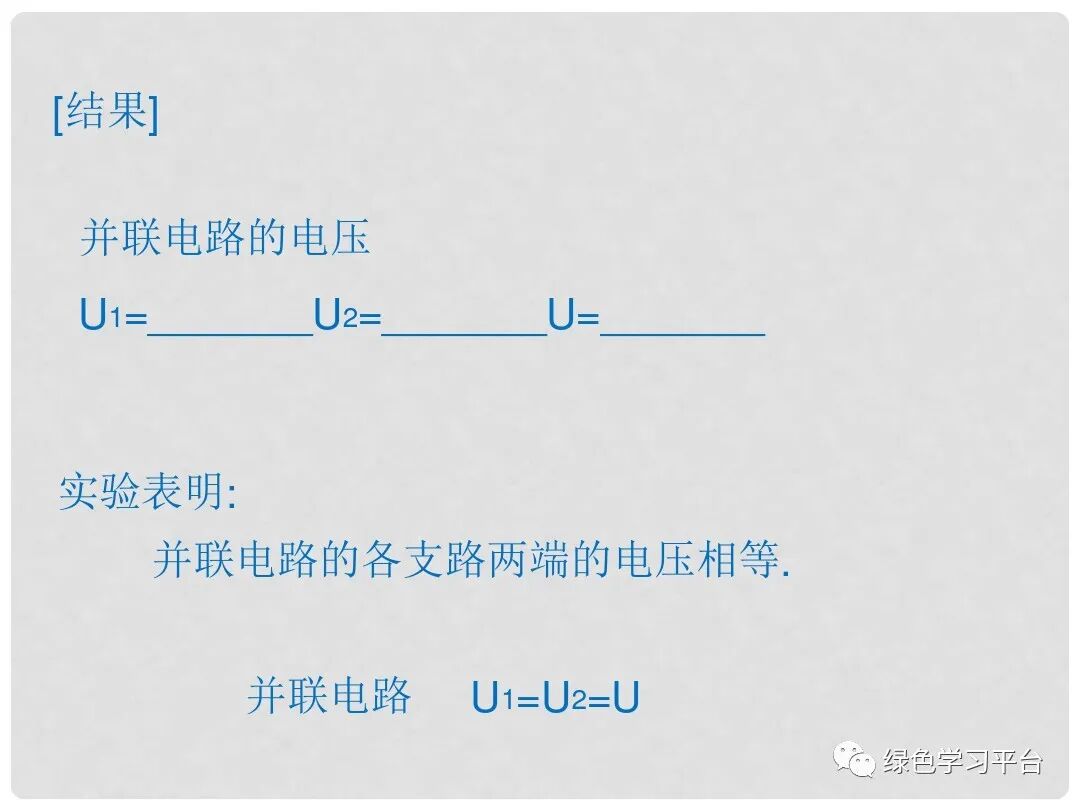

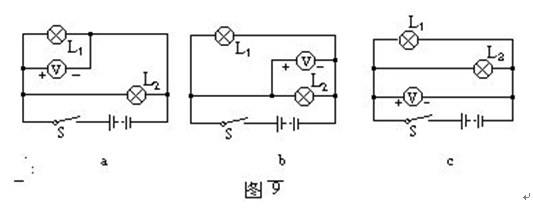

14.图9是利用电压表测量并联电路电压的三种接法,下列说法正确的是[   ]

A(a)(b)的测量结果之和等于(c)的测量结果

B.三种接法的测量结果是一样的

C.三种接法的测量结果都不相同

D.只有(a)(b)两种接法的测量结果相同

三、作图题

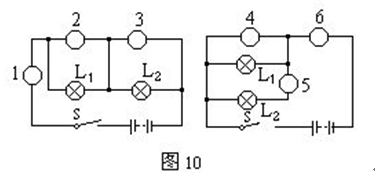

15.在图10所示的电路中,在“○”内填出电流表和电压表,并标出各表的正、负接线柱.


16.给你两只小灯泡,一个开关、电源、电压表、电流表和导线若干,要求两灯并联,电流表测干路中的电流强度,电压表测L1两端的电压,并在图中标出电流方向和电表的正、负接线柱.

四、实验题

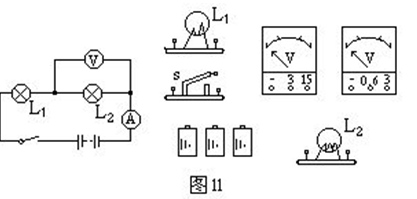

17.如图11所示电路中,电源由3节干电池组成,电流表示数为0.18AL1两端电压为2.5V按电路图将实物连接起来;电压表的示数是______V通过L1的电流强度是______A




1

参考答案



参考答案

1.自由电荷发生,电流

2322036

355×1062.2×1042.2×107

4.电压表,并联,正,量程

5.小灯泡的两接线柱接触不良或小灯泡与灯座接触不良

6.电源或L1L2U1U2U1U1

7A 8B 9C 10B 11B 12A 13A 14B

1516依次为(A)(V)(V)(V)(A)(A)

16.略

1720.18
